Hyundai Tucson: Bombillas / Cambio de la luz combinada trasera

Tipo A

(1) Luz trasera
(2) Luz de freno/trasera
(3) Intermitente
(4) Luz de marcha atrás (si está equipado) o luz antiniebla (si está equipado)

Luz de freno/trasera (exterior)

1. Apague el motor.

2. Abra el portón trasero.

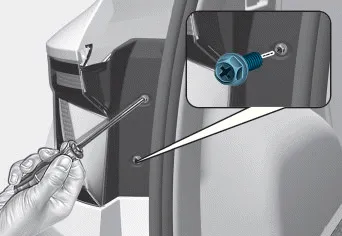

3. Aflojar las tuercas de fijación del conjunto de la luz con un destornillador de estrella.

4. Desmonte el conjunto de luz de combinación trasera del cuerpo del vehículo.

5. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se alineen con las ranuras del conjunto.

6. Extraiga la bombilla del casquillo presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del casquillo. Extraiga la bombilla del casquillo.

7. Introduzca una nueva bombilla en el casquillo y gírela hasta que se enganche en su posición correcta.

8. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del casquillo con las ranuras del conjunto. Empuje el casquillo en el conjunto y gire el casquillo en sentido horario.

9. Vuelva a instalar el conjunto de la luz en la carrocería del vehículo.

Luz trasera (interior)

1. Apague el motor.

2. Abra el portón trasero.

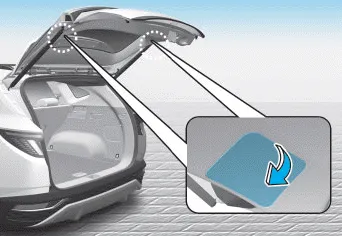

3. Desmonte la cubierta utilizando un destornillador de hoja plana.

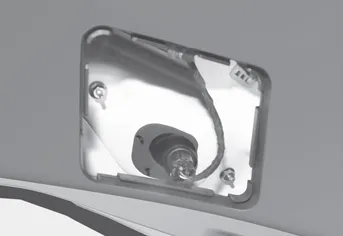

4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se alineen con las ranuras del conjunto.

5. Extraiga la bombilla del casquillo presionándola y girándola en sentido antihorario hasta que las lengüetas de la bombilla se alineen con las ranuras del casquillo. Extraiga la bombilla del casquillo.

6. Introduzca una nueva bombilla en el casquillo y gírela hasta que se enganche en su posición correcta.

7. Monte de nuevo el casquillo en el conjunto alineando las lengüetas del casquillo con las ranuras del conjunto. Empuje el casquillo en el conjunto y gire el casquillo en sentido horario.

8. Vuelva a instalar el conjunto de la luz en la carrocería del vehículo.

Intermitente, luz antiniebla trasera y luz de marcha atrás

1. Desconecte el cable negativo de la batería.

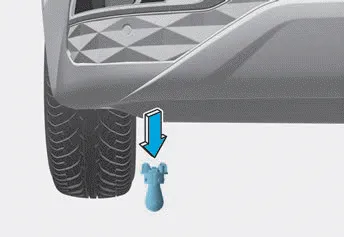

2. Afloje los clips de sujeción que están situados debajo del parachoques y los tornillos de la guarnición de las ruedas.

3. Haga palanca en la guarnición situada debajo del parachoques hacia el vehículo.

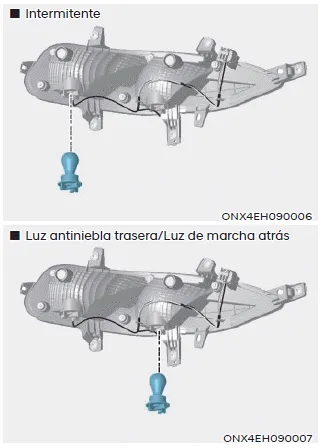

4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se alineen con las ranuras del conjunto.

5. Extraiga la bombilla tirando de ella hacia fuera.

6. Monte una lámpara nueva en el casquillo.

7. Reinstale el conjunto de la luz en el cuerpo del vehículo.

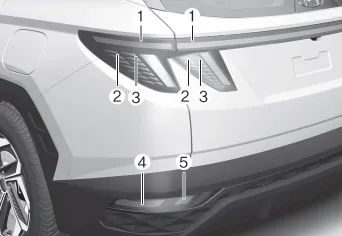

Tipo B

(1) Luz trasera
(2) Luz de freno/trasera
(3) Luz de freno
(4) Intermitente
(5) Luz de marcha atrás (si está equipado) o luz antiniebla (si está equipado)

Piloto trasero/luz de freno, piloto trasero

Si la luz LED no funciona, recomendamos que haga inspeccionar el sistema por un distribuidor HYUNDAI autorizado.

Las luces LED no se pueden cambiar como una unidad independiente, ya que se trata de una unidad integrada. Las luces LED se deben cambiar con la unidad.

Un técnico cualificado debería comprobar o reparar la luz LED, ya que se pueden ocasionar daños en componentes del vehículo relacionados.

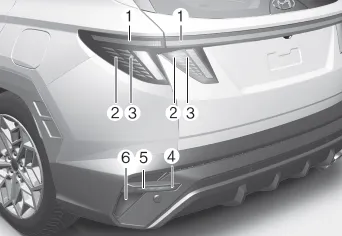

Tipo C - línea N

(1) Luz trasera
(2) Luz de freno/trasera
(3) Luz de freno
(4) Intermitente (si está equipado) o luz de marcha atrás (si está equipado) (5) Intermitente
(6) Luz antiniebla (si está equipado)

Luz antiniebla trasera

1. Desconecte el cable negativo de la batería.

2. Afloje los clips de sujeción que están situados debajo del parachoques y los tornillos de la guarnición de las ruedas.

3. Haga palanca en la guarnición situada debajo del parachoques hacia el vehículo.

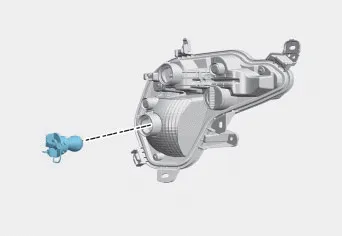

4. Extraiga el portalámparas del conjunto girándolo en sentido antihorario hasta que las lengüetas del casquillo se alineen con las ranuras del conjunto.

5. Extraiga la bombilla tirando de ella hacia fuera.

6. Monte una lámpara nueva en el casquillo.

7. Reinstale el conjunto de la luz en el cuerpo del vehículo.

Luz de freno/trasera, luz trasera, luz del intermitente, luz de marcha atrás

Si la luz LED no funciona, recomendamos que haga inspeccionar el sistema por un distribuidor HYUNDAI autorizado.

Las luces LED no se pueden cambiar como una unidad independiente, ya que se trata de una unidad integrada. Las luces LED se deben cambiar con la unidad.

Un técnico cualificado debería comprobar o reparar la luz LED, ya que se pueden ocasionar daños en componentes del vehículo relacionados.
