Hyundai Tucson: Bombillas / Orientación de los faros (para Europa)

1. Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.

2. Coloque el vehículo sobre una superficie plana.

3. Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.

4. Con los faros y la batería en un estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontales.

5. Para orientar las luces de cruce y las luces de carretera hacia la izquierda o la derecha, gire el destornillador en sentido horario o antihorario.

Para orientar las luces de cruce y las luces de carretera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

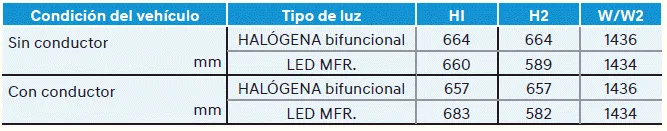

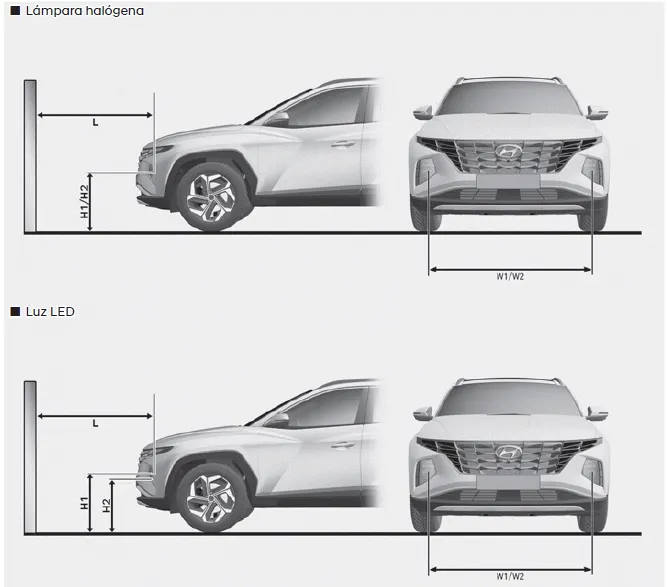

Punto de orientación

H1: altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
W1: distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: distancia entre los centros de las dos bombillas de los faros (luz de carretera)

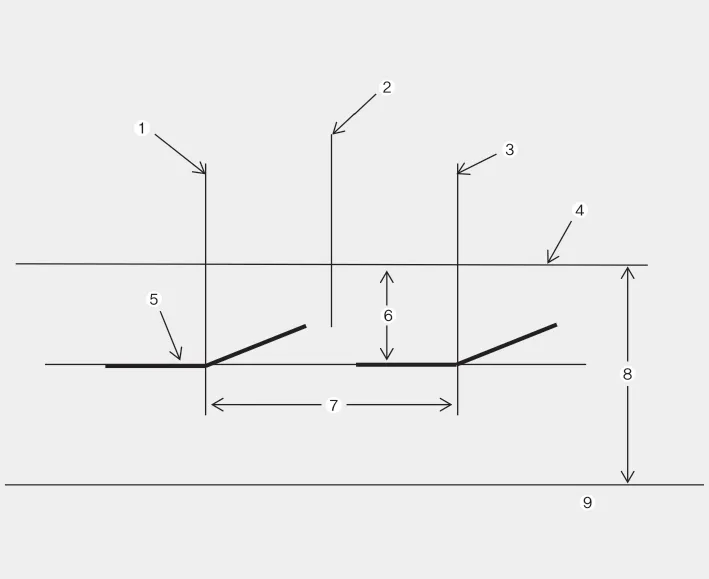

Faro de cruce (lado IZQ.)

Basado en una pantalla de 10 m

[1]: línea vertical del centro de la bombilla del faro izquierdo
[2]: eje del vehículo
[3]: línea vertical del centro de la bombilla del faro derecho
[4]: línea horizontal del centro de la bombilla del faro
[5]: línea de corte
[6]: 100
[7]: W1 (luces de cruce)
[8]: H1 (luces de cruce)
[9]: masa

1. Encienda las luces de cruce sin el conductor en el interior.

2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.

3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.

4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor de este en la posición "0".

* La luz de carretera se orienta simultáneamente al orientar la luz de cruce.
