Hyundai Tucson: Airbag - Sistema de sujeción suplementario / ¿Cómo funciona el sistema de airbags?

(1) Módulo del airbag delantero del conductor
(2) Módulo del airbag delantero del acompañante
(3) Módulo del airbag lateral*
(4) Módulos del airbag de cortina*
(5) Pretensor del retractor frontal
(6) Testigo de advertencia del airbag
(7) Módulo de control SRS (SRSCM)/ Sensor de vuelco*
(8) Sensores de impacto frontal
(9) Sensores de impacto lateral (aceleración)*
(10) Sensores de presión lateral (presión)*
(11) Pretensor del retractor trasero*
(12) Indicador ON/OFF del airbag delantero del acompañante*
(13) Módulo del airbag central delantero*
(14) Sensores de impacto lateral (aceleración)*

El SRSCM controla continuamente todos los componentes del SRS mientras el interruptor de encendido está en ON (activado) para determinar si el impacto del choque es lo suficientemente fuerte para necesitar el despliegue del airbag o del cinturón de seguridad con pretensor.

Testigo de advertencia SRS

El testigo de advertencia del airbag SRS (sistema de sujeción suplementario) en el panel de instrumentos indica el símbolo del airbag que se muestra en la ilustración. El sistema comprueba las averías del sistema eléctrico del airbag. El testigo indica que hay un problema potencial con el sistema de los airbags, que podría afectar a los airbags laterales y/o de cortina que se utilizan para la protección de vuelco (si está equipado con sensor de vuelco).

ADVERTENCIA

En caso de fallo de funcionamiento del SRS, el airbag podría no inflarse correctamente durante un accidente, aumentando el riesgo de sufrir lesiones graves o la muerte.

En caso de producirse una de las condiciones siguientes, existe un fallo de funcionamiento del SRS:

• El testigo no se enciende durante aproximadamente de tres a seis segundos al colocar el botón ENGINE START/STOP (inicio/parada del motor) en la posición ON.
• El testigo permanece iluminado durante aproximadamente de tres a seis segundos.
• La luz se enciende mientras el vehículo está en movimiento.
• El testigo parpadea cuando el motor está en marcha.

Recomendamos que haga revisar el SRS por un distribuidor HYUNDAI autorizado lo antes posible en caso de darse alguno de estos problemas.

Durante una colisión frontal moderada o grave, los sensores detectan la deceleración rápida del vehículo. Si el ritmo de la deceleración es elevado, la unidad de control inflará los airbags delanteros en el momento preciso y con la fuerza necesaria.

Los airbags delanteros protegen al conductor y al pasajero delantero respondiendo a impactos frontales en los que los cinturones de seguridad solos no puedan proporcionar la sujeción adecuada. Cuando sea necesario, los airbags laterales ofrecen una mayor protección en caso de impacto lateral o de vuelco al soportar el área del cuerpo superior lateral.

• Los airbags se activan (preparados para inflarse si fuese necesario) cuando el interruptor de encendido está en la posición ON (activado) o aproximadamente antes de que transcurran 3 minutos después de desactivar el encendido.
• Los airbags se inflan en caso de una colisión frontal o lateral para ayudar a proteger a los ocupantes de lesiones físicas graves.
• No hay una velocidad única a la que se inflen los airbags. Generalmente, los airbags están diseñados para inflarse en función de la intensidad de la colisión y de su dirección. Estos dos factores determinan si los sensores envían una señal electrónica para su despliegue/inflado.
• El despliegue de los airbags depende de varios factores, incluyendo la velocidad del vehículo, los ángulos de impacto y la densidad y rigidez de los vehículos u objetos contra los que impacta el vehículo durante la colisión. Los factores determinantes no se limitan a los mencionados anteriormente.
• Los airbags delanteros se inflan y desinflan completamente en un instante. Es prácticamente imposible ver hincharse los airbags durante un accidente. Es mucho más probable que simplemente vea los airbags desinflados, colgando fuera de sus compartimentos de almacenamiento después de la colisión.
• Además de inflarse en colisiones laterales graves, en los vehículos equipados con un sensor de vuelco, los airbags laterales y de cortina se inflan si el sistema sensor detecta un vuelco. Al detectarse un vuelco, los airbags laterales y de cortina permanecen inflados durante más tiempo para evitar que los ocupantes salgan despedidos, especialmente al usarse en combinación con los cinturones de seguridad (si están equipados con un sensor de vuelco).
• Para una mayor protección, los airbags deben inflarse rápidamente. La velocidad de inflado del airbag es consecuencia del breve espacio de tiempo en el que debe inflarse el airbag entre el ocupante y las estructuras del vehículo antes de que el ocupante sufra un impacto contra dichas estructuras. Esta velocidad del inflado reduce el riesgo de lesiones graves o mortales y, por ello, se trata de un componente necesario para el diseño del airbag. Sin embargo, el inflado rápido del airbag también puede causar lesiones, entre las que destacan rasguños faciales, contusiones y rotura de huesos debido a que la rapidez de inflado hace que los airbags se expandan con gran fuerza.
• Hay incluso circunstancias en las que el contacto con el airbag puede causar lesiones mortales, sobre todo si el ocupante está sentado excesivamente cerca del airbag.

Puede tomar medidas para reducir el riesgo de sufrir lesiones en caso de inflarse un airbag. El mayor riesgo viene dado al sentarse demasiado cerca del airbag. Un airbag necesita espacio para inflarse. Se recomienda que los conductores se sienten dejando el máximo espacio posible entre el centro del volante y el pecho, manteniendo al mismo tiempo el control del vehículo.

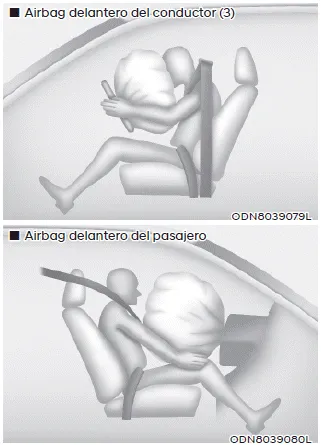

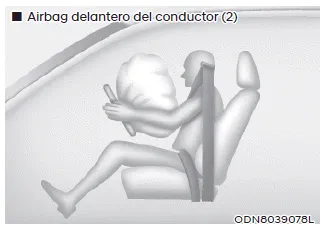

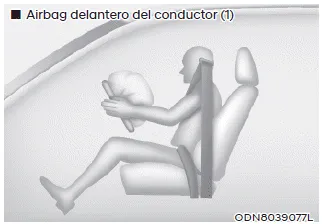

Cuando el SRSCM detecta un impacto fuerte en la parte delantera del vehículo, se desplegarán automáticamente los airbags delanteros.

Una vez desplegados, las costuras moldeadas directamente en las cubiertas del panel se separarán por la presión de la expansión de los airbags. Esta mayor apertura de las cubiertas es lo que permite el completo inflado de los airbags.

Un airbag completamente inflado, en combinación con un cinturón correctamente colocado, aminora el movimiento hacia delante del conductor o del pasajero delantero, reduciendo el riesgo de lesiones en cabeza y pecho.

Después de completarse el inflado, el airbag comienza a desinflarse inmediatamente, permitiendo que el conductor mantenga la visión delantera y la capacidad de accionar el volante u otros controles.

ADVERTENCIA

Para evitar que los objetos se conviertan en proyectiles peligrosos al inflarse el airbag del pasajero:

• No monte ni coloque objetos (soporte de bebidas, soporte de CD, pegatinas, etc.) en el panel del pasajero delantero sobre la guantera en la que esté ubicado el airbag del pasajero.
• No coloque un recipiente de ambientador líquido cerca del tablero de instrumentos ni en la superficie del panel de instrumentos.
